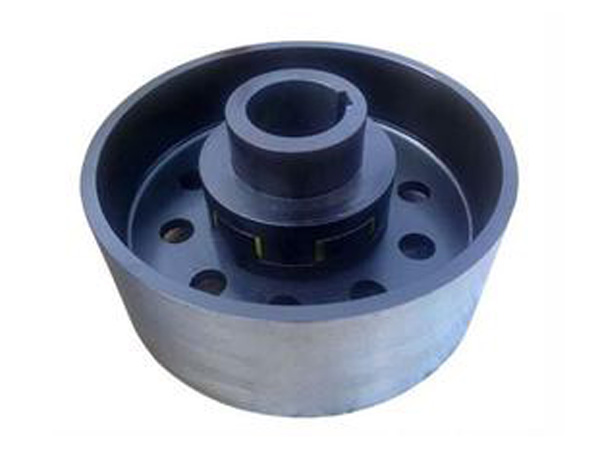

TLL彈性套柱銷聯(lián)軸器基本性能參數(shù)和主要尺寸
型號 | 公稱扭矩Tn(N.m) | 許用轉(zhuǎn)速
[n](r/min) | 軸孔直徑
d1 d2 dz | 軸孔配合長度 | D0 | D | B | S | A | 重量
Kg | 轉(zhuǎn)動慣量
Kg.m2 | Y型 | J、J1、Z型 | L | L1 | L | TLL1 | 125 | 3800 | 25 28 | 62 | 44 | 62 | 200 | 130 | 85 | 5 | 45 | 8.3 | 0.05 | 30 32 | 82 | 60 | 82 | 35 | TLL2 | 250 | 3000 | 32 35 | 250 | 160 | 105 | 5 | 15.3 | 0.15 | 38 | 40 42 | 112 | 84 | 112 | TLL3 | 500 | 2400 | 40 42 | 315 | 190 | 132 | 6 | 30.0 | 0.45 | 45 48 | TLL4 | 710 | 2400 | 45 48 | 224 | 6 | 65 | 39.6 | 0.50 | 50 55 | 56 | 60 63 | 142 | 107 | 142 | TLL5 | 1000 | 2400 | 50 55 | 112 | 84 | | 315 | 250 | 168 | 6 | 65 | 47.0 | 1.26 | 56 | | 60 63 | 142 | 107 | 142 | 65 70 | TLL6 | 2000 | 1900 | 63 65 | 400 | 315 | 8 | 80 | 92.6 | 1.63 | 70 71 | 75 | 80 85 | 172 | 132 | 172 | 90 95 | TLL7 | 4000 | 1500 | 80 85 | 500 | 400 | 210 | 10 | 100 | 127.3 | 4.04 | 90 95 | 100 110 | 212 | 167 | 212 | TLL8 | 8000 | 1200 | 100 110 | 120 125 | 630 | 475 | 265 | 12 | 130 | 304.3 | 15.00 | 130 | 252 | 202 | 252 | TLL9 | 16000 | 1000 | 120 125 | 212 | 167 | 212 | 710 | 600 | 298 | 14 | 180 | 576.8 | 33.00 | 130 140 | 252 | 202 | 252 | 150 | 160 170 | 302 | 242 | 302 | |
|
